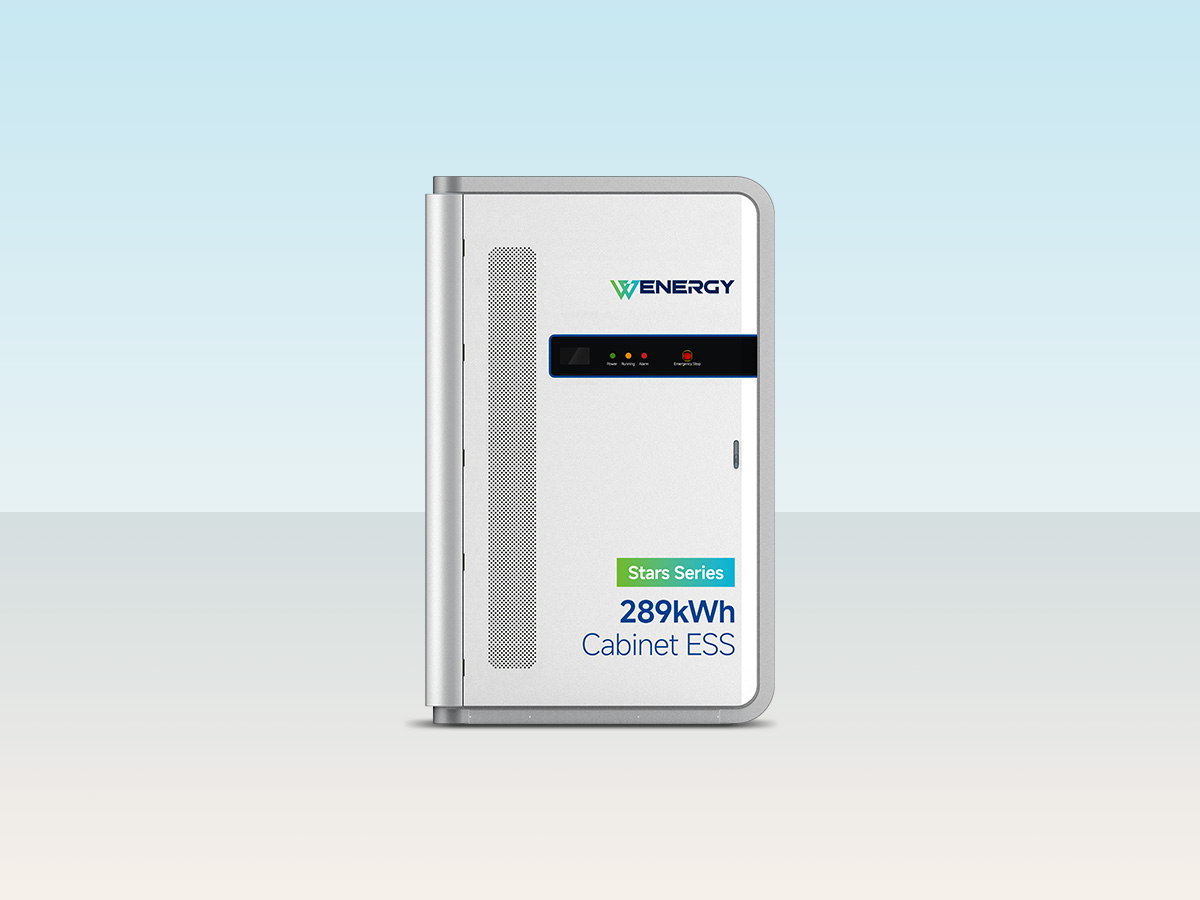

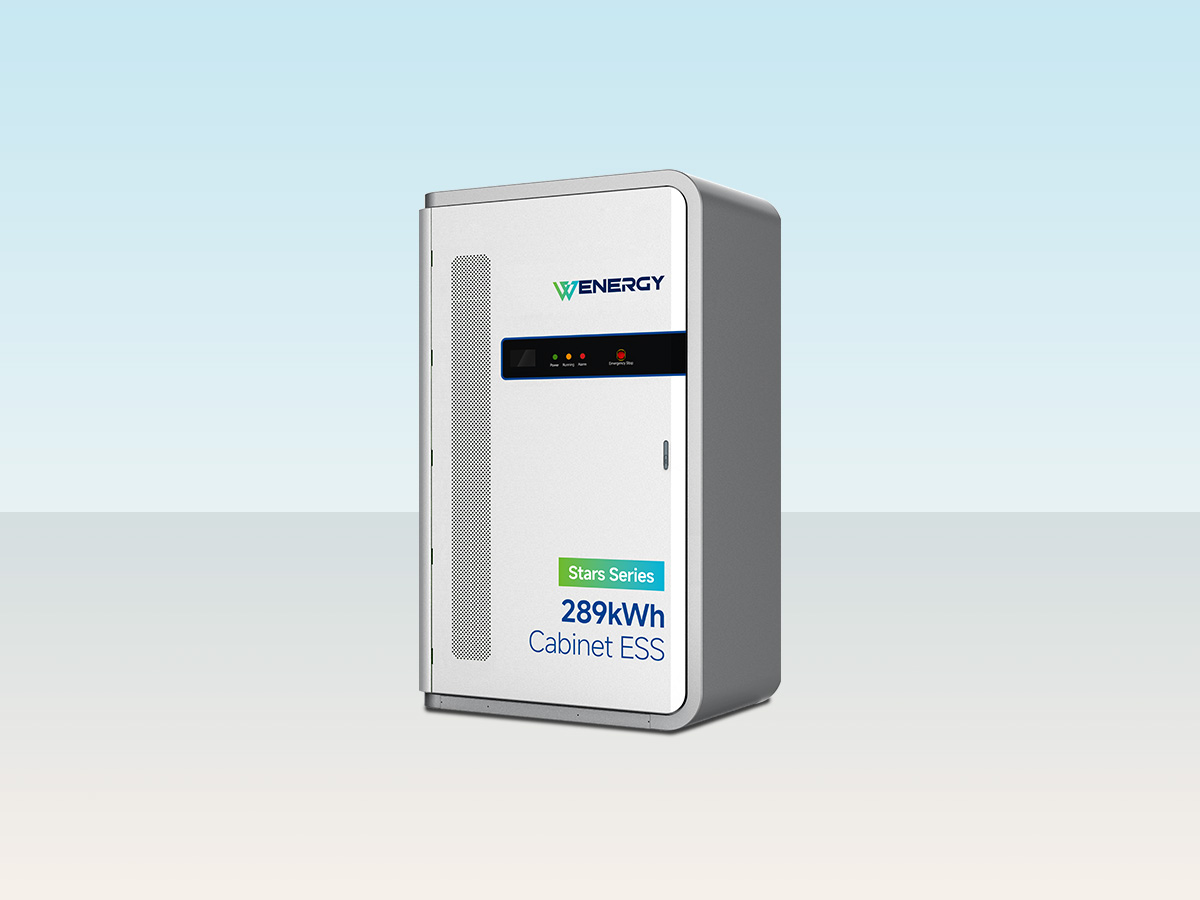

289kWh Series Series Cabinet ESS
Applicazioni
Commercial & Industrial (C&I) Energy Management
Rasatura di picco, riduzione della carica di domanda e potenza di backup per fabbriche, data center e strutture di vendita al dettaglio.
Integrazione rinnovabile
Stabilizzare la produzione di energia solare/eolica e fornire servizi accessori per le microgrid.
Infrastruttura critica
L'alimentazione ininterrotto (UPS) per ospedali, torri di telecomunicazioni e siti remoti che richiedono un funzionamento ad alta quota (fino a 4.500 m con derante).
BUFFERGAZIONE EV COMPARGIA
Mitigare la tensione della griglia nelle stazioni di ricarica ad alta potenza.
Highlights chiave
Architettura di sicurezza robusta
Sistema di protezione a quattro livelli:
- Livello cellulare: BMS con monitoraggio sanitario guidato dall'intelligenza artificiale e avvertimento precoce in fuga termica.
- Livello di pacchetto: Suppressione antincendio aerosol in ciascun pacco batteria (dose di 144 g, tempo di spruzzo ≤12s).
- Livello di sistema: Perfluorohexanone Fire estinguendo + protezione elettrica a 5 stadi (sovratensione/sovracorrente/corto circuito).
- Livello di applicazione: Canali di allevamento a prova di esplosione per la sicurezza del personale.
Design modulare ad alta efficienza
- Cluster scalabile: Pacchi batteria 6x 48S in serie (921.6V, 289.3kWh) con capacità di espansione parallela.
- Gestione termica: Sistema di raffreddamento a liquido (capacità di 8 kW) garantisce un funzionamento di -30 ° C ~ 55 ° C, ＞ 89% di efficienza del ciclo.
- Compatibilità della griglia: Design trifase a quattro fili (400V ± 15%), supporta modalità off-grid/on-grid con efficienza del PCS al 98,9%.
Affidabilità di livello industriale
- Resilienza ambientale: Protezione IP54, tolleranza di altitudine di 4500 m (che detiene oltre 2000 m) e compatibilità di umidità 0 ~ 95%.
- Conformità della certificazione: Incontra GB/T 36276 (Batterie al litio), GB/T 34120 (PCS) e standard IEC per la sicurezza e la compatibilità elettromagnetica.
Parametri del prodotto
| Modello | STAR 289 |
| Parametri di sistema | |
| Tipo di batteria | LFP 314AH |
| Capacità nominale | 289KWh |
| Tipo di raffreddamento | Raffreddamento liquido |
| Livello di protezione IP | IP54 |
| Grado a prova di corrosione | C4H |
| Sistema di protezione antincendio | Perfluoro / hfc-227ea (opzionale) |
| Noice | ＜ 75db (1 m di distanza dal sistema) |
| Dimensione | (1588 ± 10)*(1380 ± 10)*(2450 ± 10) mm |
| Peso | 3050 ± 150 kg |
| Temp. Allineare | -30 ℃ ~ 55 ℃ (derante quando ＞ 45 ℃) |
| Intervallo di umidità relativa | 0 ~ 95 % (non condensante) |
| Interfaccia di comunicazione | Rs485 / can |
| Protocollo di comunicazione | Modbus TCP |
| Vita ciclo | ≥8000 |
| Certificazione del sistema | IEC 62619 ， IEC 60730-1 ， IEC 63056 ， IEC/EN 61000 ， IEC 60529 ， IEC 62040 o 62477, RF/EMC, UKCA (IEC 2477-1), UKCA (CE-EMC Transfer), UN 38.3 |
| Max. Efficienza del sistema | ＞ 89% |
| Garanzia di qualità | ≥5 anni |
| EMS | Incorporato |
| Scenari di applicazione | Nuova generazione di energia, generazione distribuita, micro-grid ESS, carica di veicoli elettrici, ESS, industriale e commerciale ESS, ecc. |
| Parametri della batteria CC | |
| Tensione nominale | 921.6v |
| Gamma di tensione | 720 ~ 1000V |
| Rapporto di carica e scarico | 0,5 p |
| Parametri laterali CA. | |
| Tensione CA valutata | 400v |
| Frequenza di uscita nominale | 50/60Hz |
| Potenza nominale | 125KW |
| Corrente nominale | 182a |
| Max. Potenza CA | 150kW (60S 25 ℃) |
| Convertitore AC/DC Certificazione collegata alla griglia | GB/T 34120-2017, GB/T 34133CE, EN50549-1:2019+AC.2019-04, CEI 0-21, CEI 0-16, NRS097-21-1:2017, EN50549, C10/11:2019, EN50549-1&10, G99, VDE-AR-N 4105, VDE-AR-N 4110, VDE-AR-N 4120, UNE 217002, UNE 217001, NTS631, TOR ERZEUGER, NRS 097-2-1 |
