289kWh IP55 ESS skapja enerģijas uzglabāšanas sistēma
Galvenie akcenti
Izturīga drošības arhitektūra
- Četri aizsardzības slāņi – no šūnām uz pilnu sistēmu – nodrošina maksimālu drošību.
- Agrīnā brīdinājums un apspiešana Sistēmas samazina ugunsgrēka riskus un aizsargā cilvēkus uz vietas.
- Sprādziena necaurlaidīgs dizains Pievieno papildu uzticības slāni operatoriem.
Augstas efektivitātes modulārs dizains
- Elastīga ietilpība: Modulāras paketes ļauj ērti mērogot, lai sasniegtu dažādus projekta izmērus.
- Gudra termiskā pārvaldība Uztur veiktspēju stabilu no -30 ° C līdz 55 ° C.
- Augsta efektivitāte nozīmē vairāk izmantojamu enerģiju un zemākas dzīves cikla izmaksas.
Rūpniecības līmeņa uzticamība
- Būvēts, lai izturētu: izturīgs pret putekļiem, mitrumu un augstu augstumu.
- Sertificēts pēc globālajiem standartiem, nodrošināt atbilstību starptautiskiem projektiem.
- Ilgstoša izrāde Paredzēts komerciālai un rūpnieciskai lietošanai prasībai.
Pieteikumi
Komerciālā un rūpnieciskā (C&I) enerģijas pārvaldība
Rūpnīcu, datu centru un mazumtirdzniecības iestāžu maksimālā skūšanās, pieprasījuma uzlādes samazināšana un rezerves jauda.
Atjaunojamā integrācija
Saules/vēja enerģijas izvades stabilizēšana un papildu pakalpojumu nodrošināšana mikrotīkliem.
Kritiskā infrastruktūra
Nepārtrauktas barošanas avota (UPS) slimnīcām, telekomunikāciju torņiem un attālām vietām, kurām nepieciešama liela augstuma operācija (līdz 4500 m ar deformāciju).
EV uzlādes buferizēšana
Režģa celma mazināšana lieljaudas uzlādes stacijās.
Produkta parametri
| Veidot | Stars Cl289Pro |
| Sistēmas parametri | |
| Akumulatora tips | LFP 314AH |
| Nominālā jauda | 289kwh |
| Dzesēšanas tips | Šķidrs atdzišana |
| IP aizsardzības līmenis | IP55 |
| Korozijai izturīga pakāpe | C4H |
| Ugunsdrošības sistēma | Aerosols |
| Neice | ＜ 75dB (1 m attālumā no sistēmas) |
| Dimensija | (1588 ± 10)*(1380 ± 10)*(2450 ± 10) mm |
| Svars | 3050 ± 150 kg |
| Darba temp. Diapazons | -30 ℃ ~ 55 ℃ (kas notiek, kad ＞ 45 ℃) |
| Relatīvā mitruma diapazons | 0 ~ 95 % (nekondensējas) |
| Sakaru saskarne | Rs485 / var |
| Komunikācijas protokols | Modbus TCP |
| Velocikla dzīve | ≥8000 |
| Sistēmas sertifikācija | IEC 62619 ， IEC 60730-1 ， IEC 63056 ， IEC/EN 61000 ， IEC 60529 ， IEC 62040 vai 62477, RF/EMC, UKCA (IEC 2477-1), UKCA (CE-EMC Transfer), un 38,3,3,3,3,3. |
| Maks. Sistēmas efektivitāte | ＞ 89% |
| Kvalitātes garantija | ≥5 gadi |
| EMS | Iebūvēts |
| Lietojumprogrammu scenāriji | Jauns enerģijas ražošana, izplatīta ģenerēšana, mikro režģa ess, EV maksa, pilsētas ESS, rūpnieciskā un komerciālā ES utt. |
| DC akumulatora parametri | |
| Nominālais spriegums | 921.6v |
| Sprieguma diapazons | 720 ~ 1000v |
| Lādiņa un izlādes attiecība | 0,5p |
| AC sānu parametri | |
| Novērtēts maiņstrāvas spriegums | 400 V |
| Nominālā izejas frekvence | 50/60 Hz |
| Nominālā spēks | 125 kW |
| Novērtēta strāva | 182a |
| Maks. Maiņstrāvas spēks | 150kW (60s 25 ℃) |
| AC/DC pārveidotājs Ar tīklu savienota sertifikācija | GB/T 34120-2017, GB/T 34133CE, EN50549-1: 2019+Ac.2019-04, CEI 0-21, CEI 0-16, NRS097-21-1: 2017, EN50549, C10/11: 2019, EN50549-1 & 10, G99, VDE-N 4105, EN50549-1 & 10, G99, VDE---N 4105, EN50549-1 & 10, G99, VDE---N 4105. VDE-AR-N 4120, UNE 217002, UNE 217001, NTS631, Tor Erzeuger, NRS 097-2-1 |

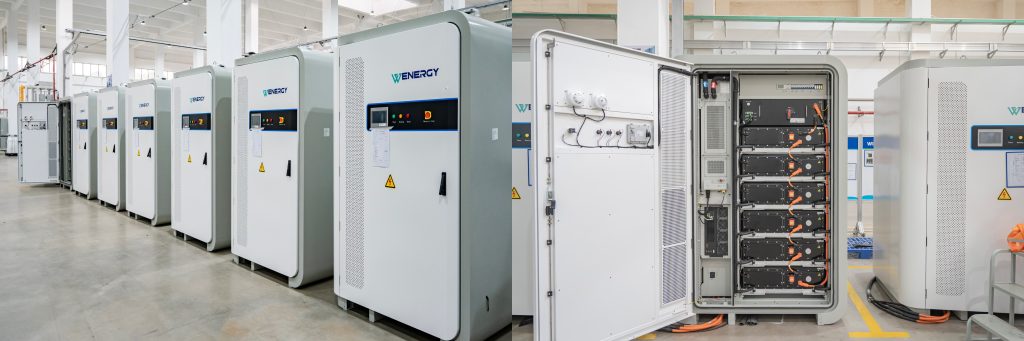

Sistēmas sastāvs
Sistēma sastāv no akumulatoru sistēmas (6 pakotnes), augstsprieguma kastes PDU, enerģijas krātuves pārveidotāju personālajiem datoriem, šķidruma dzesēšanas vienību, ugunsdrošības sistēmu, EMS utt. Sistēmai ir ārēja sakaru funkcija, kas var pārraidīt datus uz atbalstu HMI, EMS, ugunsdrošībai un citam aprīkojumam, un tā var darboties droši un stabili.

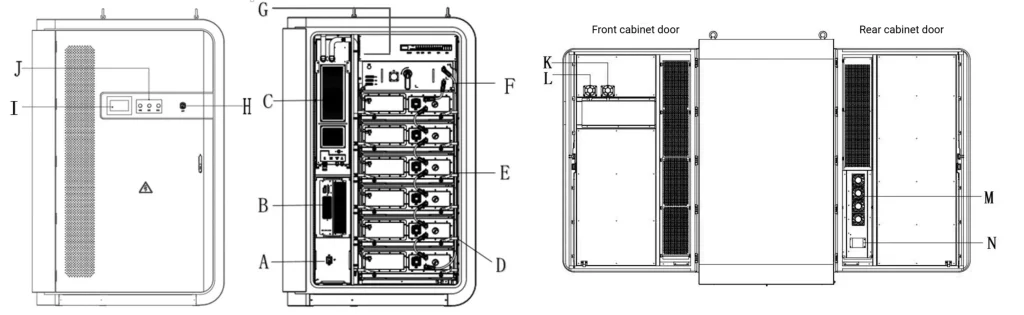

Sistēmas izkārtojuma instrukcijas
| Nosaukt | |
| A | Galvenā ķēdes pārtraucējs |
| B | PCS |
| C | Šķidruma dzesēšanas sistēma |
| D | Ugunsdzēšanas sistēma |
| E | Akumulators |
| F | PDU |
| G | EMS |
| H | Avārijas poga |
| I | Izstādīt |
| J | Indikators |
| K | Dūmu detektors |
| L | Temperatūras detektors |
| M | Ventilēt |
| N | Fanu kontrolieris |
Veiksmīgi gadījumi

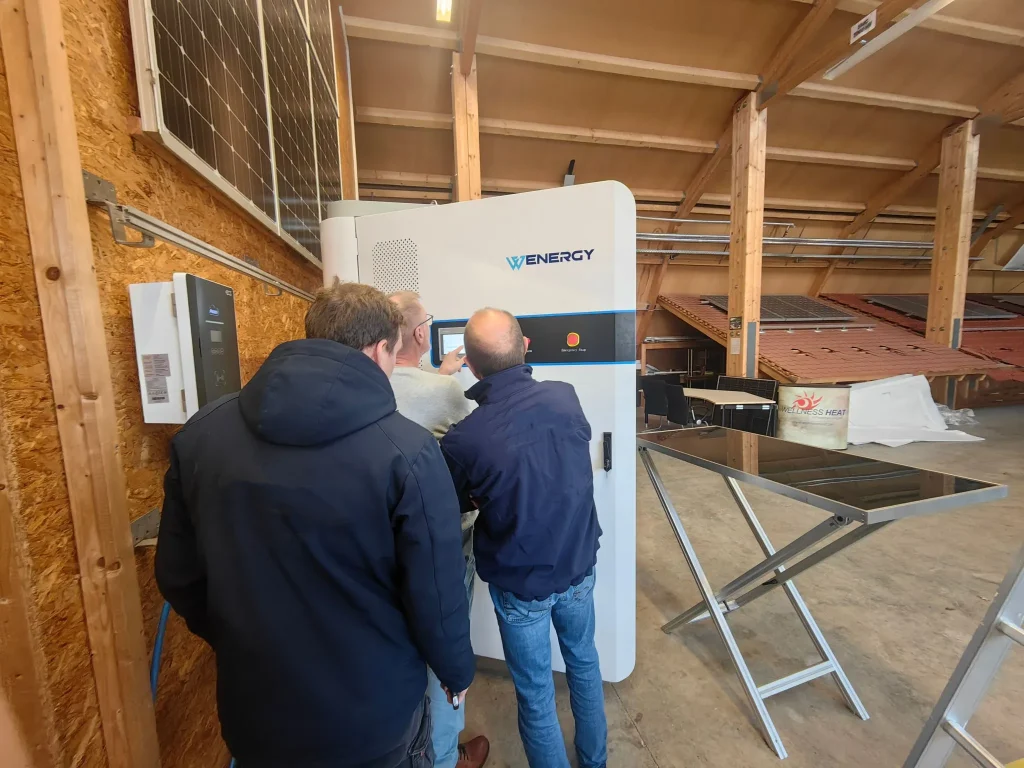

● Vācijas fotoelektriskais + enerģijas uzglabāšanas projekts
Sistēmas konfigurācija:
20 kWp PV
258 kWh zvaigžņu sērijas enerģijas uzglabāšanas skapis
Ieguvumi ：
Dienasgaismas pilnvaras, liekas maksas uzglabāšana.
Zems saules gaisma izmanto gan saules enerģiju, gan uzglabāšanu.
Režģa piegādi uzglabāšana ＜ 80% Soc naktī.

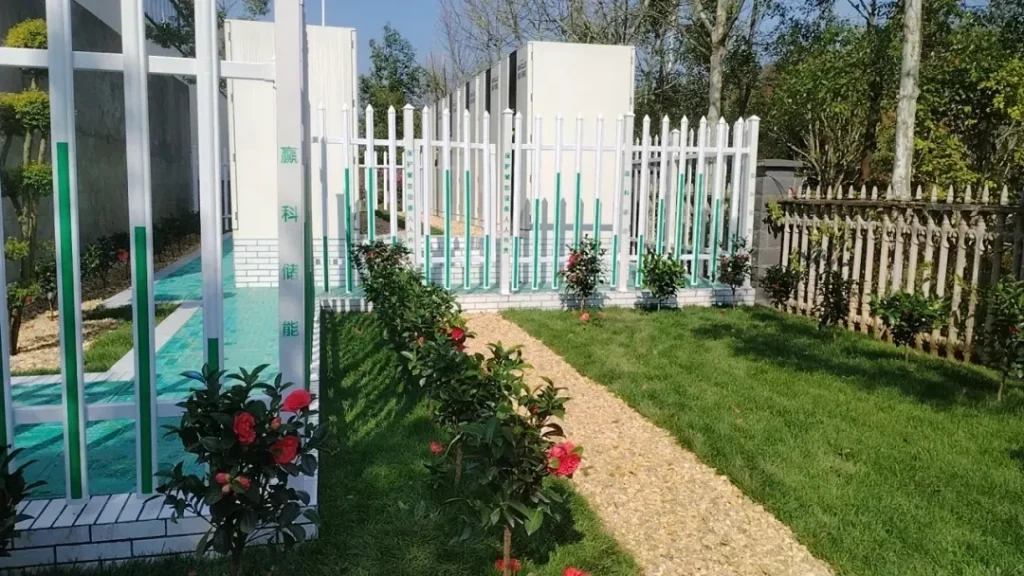

● Ķīnas enerģijas uzglabāšanas projekts
Mērogs ：1,44MW / 3,096mWh
Sistēmas konfigurācija ：12*258kWh Ess skapis, kas savienots ar 10/0,4kv-2500kva transformatoru
Ieguvumi ：
Est. Kopējā izlāde: 998,998 mWh
Sistēmas efektivitāte: 88%
